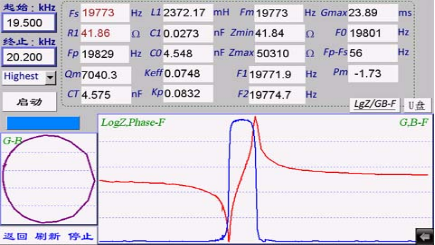

1， 觸摸屏操作界面：

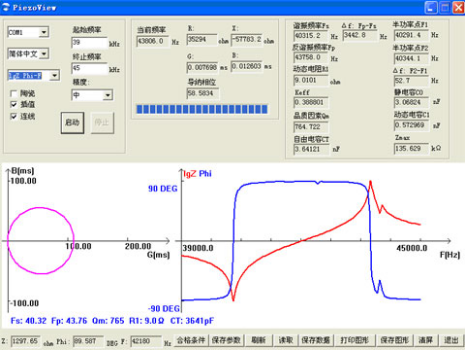

2,計算機操作界面圖:
本儀器主要(yào / yāo)用于壓電器件和(hé / huò)設備的檢測，是對壓電器件和(hé / huò)設備進行測量和(hé / huò)分析的綜合性解決方案，可以既快又方便地(dì / de)評估和(hé / huò)測試壓電器件的參數特性。
阻抗分析儀是根據超聲設備生産過程中一(yī / yì ／yí)些無法直觀看到的，但對産品質量卻有重要(yào / yāo)影響的技術指标，進行測量的一(yī / yì ／yí)種可取代進口儀器的一(yī / yì ／yí)種設備。他的特點是：易用、指标和(hé / huò)圖形相結合、參數準确、價格低廉、對生産的可指導性非常強等。
阻抗分析儀主要(yào / yāo)适用對象爲(wéi / wèi)各類超聲器件阻抗特性的測量，包括：壓電陶瓷、換能器、超聲清洗機、超聲塑焊機、水聲、磁緻伸縮材料、超聲粉碎機、超聲霧化、超聲潔牙、倒車雷達、超聲測距、超聲乳化、超聲除垢、超聲馬達等等所有使用超聲的設備。
對壓電器件的進行阻抗測量是正确使用器件的前提條件。對于壓電器件，通過阻抗分析儀可以得到其主要(yào / yāo)參數，包括：諧振頻率Fs、反諧振頻率Fp、半功率點F1與 F2、最大導納Gmax、靜電容C0、動态電抗R1、動态電容C1、動态電感L1、自由電容CT、自由介電常數、機械品質因素Qm、機電耦合系數Keff、Kp、K31、K33等，并可以繪制壓電器件的五種特性曲線（導納特性圖、阻抗特性圖、導納極坐标圖、阻抗極坐标圖、對數坐标圖）。
